PCIe 3.0 vs PCIe 4.0: Sua Placa de Vídeo Perde Desempenho?

PCIe 3.0 vs. PCIe 4.0 pode afetar o desempenho de uma placa de vídeo, mas a diferença não aparece da mesma forma em toda GPU. O PCIe 4.0 oferece o dobro da taxa de transferência por lane em relação ao PCIe 3.0, porém o impacto real depende de quantas lanes a placa usa, da quantidade de dados que precisa atravessar o barramento e do restante da plataforma.

Em termos práticos, uma placa PCIe 4.0 pode funcionar em uma plataforma PCIe 3.0 por compatibilidade entre gerações, mas passará a operar na velocidade negociada pela plataforma. A atenção deve ser maior em GPUs que usam apenas x4 ou x8, porque reduzir a geração também reduz pela metade a largura de banda disponível para aquele mesmo número de lanes.

Antes de trocar placa-mãe ou processador apenas por causa do PCIe, o ideal é conferir três pontos: a geração suportada pela GPU, a quantidade de lanes realmente utilizadas pela placa e a geração oferecida pelo processador e pelo slot principal da placa-mãe. Este guia mostra como fazer essa análise sem transformar largura de banda teórica em uma promessa de FPS.

1. PCIe 3.0 pode limitar uma placa de vídeo?

Pode, mas não existe uma perda fixa válida para todas as placas e jogos. O PCI Express é o caminho usado para comunicação entre a GPU e o restante do sistema. Se esse caminho tiver menos largura de banda do que a placa e a carga de trabalho precisam em determinado momento, o barramento pode se tornar um dos limites do conjunto.

Isso não significa que toda GPU PCIe 4.0 ficará lenta em PCIe 3.0. Uma placa que usa muitas lanes pode continuar tendo bastante largura de banda disponível mesmo em uma geração anterior. Já uma placa projetada com poucas lanes pode ficar mais sensível à redução de geração.

Esse é um exemplo de gargalo que precisa ser analisado no contexto do sistema inteiro. No artigo sobre gargalos ocultos no PC, mostramos por que CPU, GPU, memória, VRM, refrigeração e interface PCIe devem ser avaliados como um conjunto.

2. O que muda do PCIe 3.0 para o PCIe 4.0?

Segundo o PCI-SIG, o PCIe 3.0 trabalha a 8,0 GT/s por lane, enquanto o PCIe 4.0 eleva essa taxa para 16,0 GT/s. Em outras palavras, a geração 4.0 dobra a capacidade teórica de transferência por lane em relação à geração 3.0, mantendo a compatibilidade da arquitetura com gerações anteriores.

Como as duas gerações utilizam codificação eficiente, é possível representar a largura de banda aproximada por direção da seguinte forma:

Ligação	PCIe 3.0	PCIe 4.0
x4	aprox. 3,9 GB/s	aprox. 7,9 GB/s
x8	aprox. 7,9 GB/s	aprox. 15,8 GB/s
x16	aprox. 15,8 GB/s	aprox. 31,5 GB/s

Esses valores são teóricos e servem para entender a capacidade do link. Eles não significam que uma placa de vídeo ganhará o dobro de FPS ao passar do PCIe 3.0 para o 4.0.

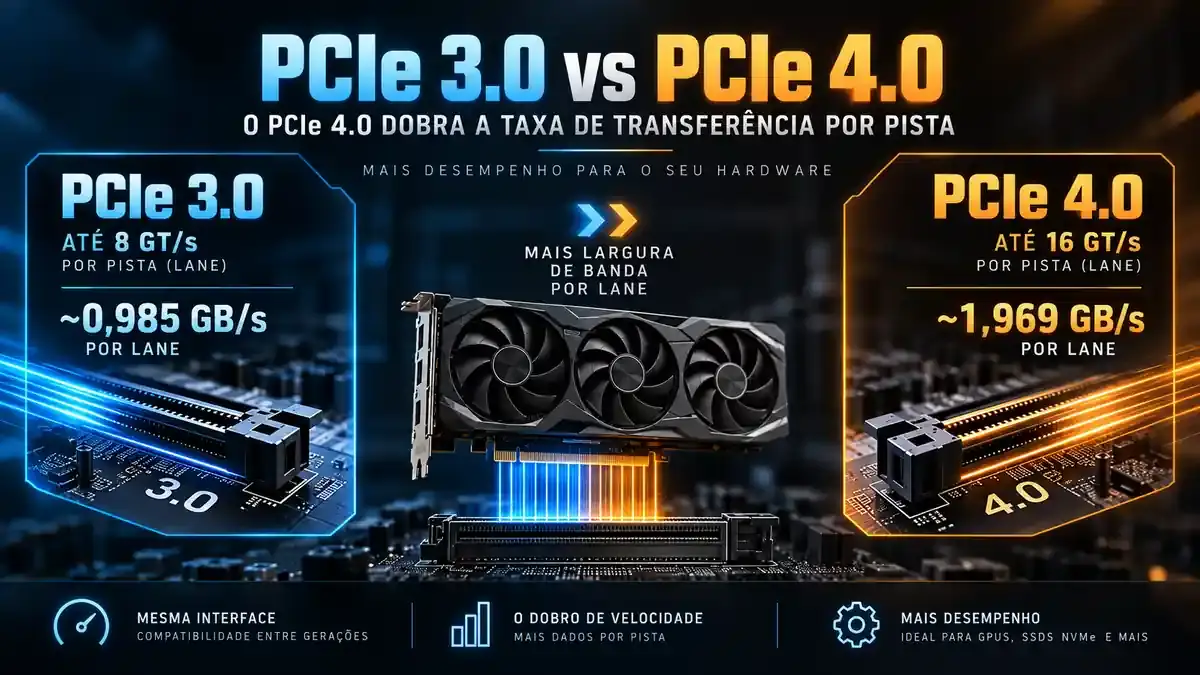

Ilustração comparando a taxa por lane do PCIe 3.0 e do PCIe 4.0 — PCIe 4.0 dobra a taxa de transferência por lane em relação ao PCIe 3.0.

3. x4, x8 e x16 importam tanto quanto a geração

O tamanho físico do conector não informa sozinho quantas lanes a GPU utiliza. Uma placa pode ser instalada em um slot físico x16 e ainda operar eletricamente com x8 ou x4, porque essa é a interface definida no projeto da própria placa ou da plataforma.

Esse detalhe muda bastante a análise. Como o PCIe 4.0 dobra a largura de banda por lane, um link PCIe 4.0 x8 possui aproximadamente a mesma largura de banda teórica de um PCIe 3.0 x16. Da mesma forma, PCIe 4.0 x4 se aproxima, em largura de banda teórica, de PCIe 3.0 x8.

Isso não torna as combinações equivalentes em desempenho real, porque latência, comportamento do jogo, quantidade de VRAM e padrão de transferência também influenciam o resultado. A equivalência é apenas de capacidade teórica do link.

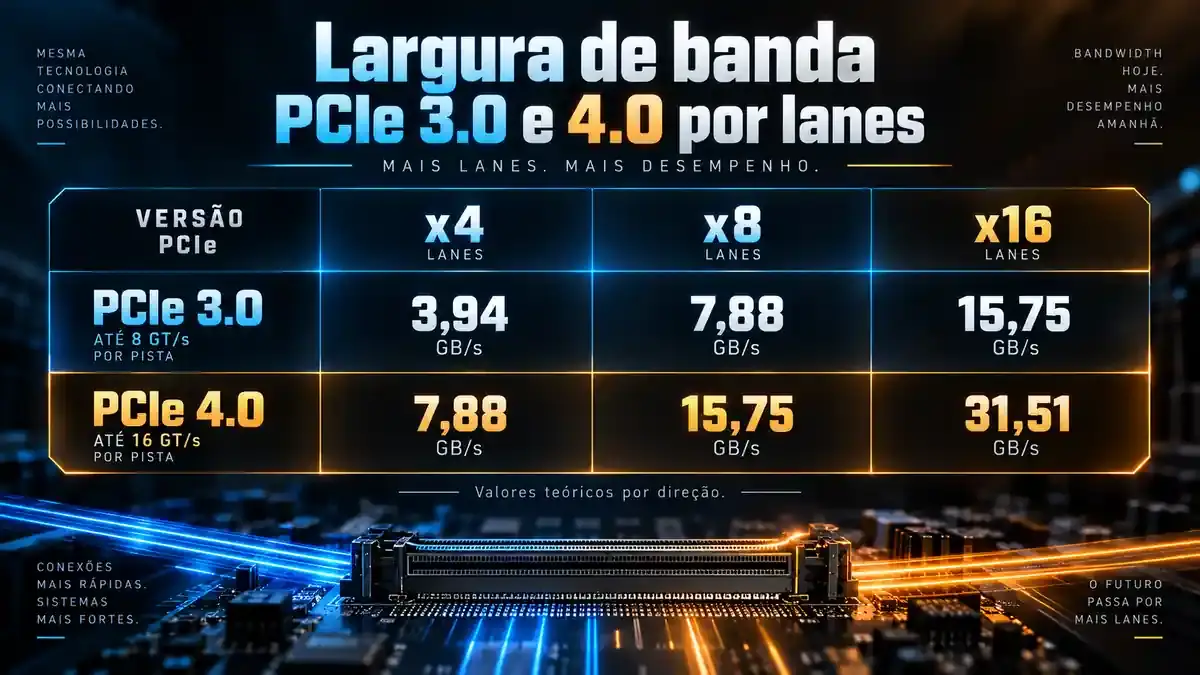

Comparação da largura de banda teórica de PCIe 3.0 e PCIe 4.0 em x4, x8 e x16 — PCIe 4.0 dobra a largura de banda por lane em relação ao PCIe 3.0; valores são teóricos.

4. Exemplos reais de GPUs com x4 e x8

Algumas placas ajudam a visualizar por que a quantidade de lanes precisa entrar na comparação.

Radeon RX 6500 XT: modelos como a ASRock Phantom Gaming D especificam interface PCIe 4.0 x4.
Radeon RX 6600: o modelo ASRock Challenger ITX especifica PCIe 4.0 x8.
GeForce RTX 4060: a MSI informa em modelos como a Ventus 3X uma interface PCI Express Gen 4 em conector x16 usando x8.

Quando uma GPU PCIe 4.0 x8 é instalada em uma plataforma limitada ao PCIe 3.0, ela continua usando oito lanes, mas cada lane passa a ter metade da taxa da geração 4.0. No caso de uma GPU PCIe 4.0 x4, a margem disponível fica ainda menor ao cair para PCIe 3.0 x4.

5. Quando a diferença de largura de banda tende a importar mais?

O impacto cresce quando a GPU precisa transferir mais dados entre a memória de vídeo e o restante do sistema. Isso pode acontecer em cargas nas quais a VRAM disponível deixa de ser suficiente, em determinados padrões de streaming de dados ou em placas cujo link já possui poucas lanes.

Por isso, dois computadores com a mesma geração PCIe podem reagir de maneiras diferentes. Uma placa x16 possui mais largura de banda de link do que uma placa x4 na mesma geração. Da mesma forma, uma GPU com memória de vídeo suficiente para a carga pode depender menos de transferências frequentes pelo barramento do que outra que esteja ultrapassando a própria VRAM.

A conclusão correta não é “PCIe 3.0 sempre perde desempenho”, e sim: quanto menor a largura do link e maior a dependência de transferências pelo barramento, maior o risco de o PCIe aparecer como limitação.

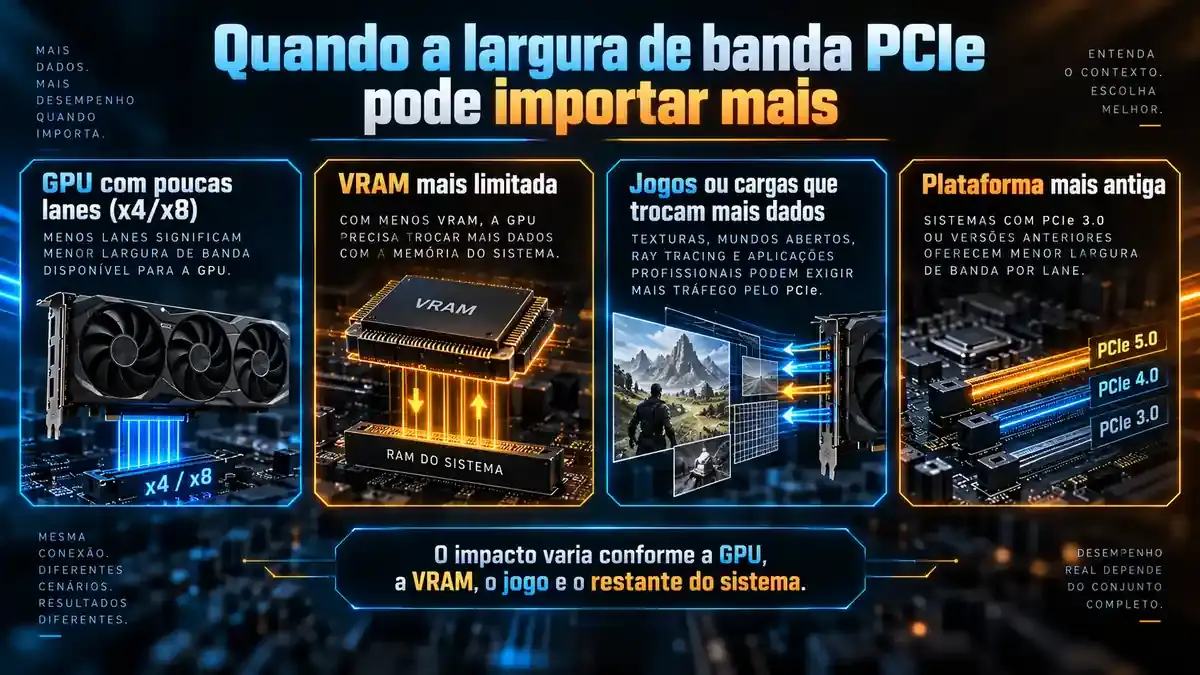

Diagrama mostrando cenários em que menor largura de banda PCIe pode afetar mais uma placa de vídeo — O impacto tende a depender da quantidade de lanes, do uso de VRAM e do volume de dados trafegado pelo barramento.

6. O caso da Radeon RX 6500 XT mostra por que não existe percentual universal

Em testes publicados pelo Tom’s Hardware em 2022, a Radeon RX 6500 XT — uma placa PCIe 4.0 x4 com 4 GB de VRAM — apresentou perda de desempenho ao ser testada em uma plataforma PCIe 3.0. A diferença aumentou nos cenários em que as configurações pressionavam mais a memória de vídeo.

Esse teste é útil como exemplo de comportamento, mas não deve ser transformado em uma porcentagem universal. O próprio comparativo utilizou plataformas com processadores diferentes e registrou variação entre jogos. Portanto, ele mostra que uma interface x4 pode ser sensível à geração do PCIe, não que toda placa terá a mesma perda.

7. Processador, placa-mãe e GPU precisam concordar sobre a geração

A geração efetivamente utilizada não depende apenas da placa-mãe. O processador também pode definir a versão do PCI Express disponível para o slot ligado diretamente à CPU.

Um exemplo oficial da própria AMD deixa isso claro. O Ryzen 5 5600 oferece PCIe 4.0, enquanto o Ryzen 5 5600G e o Ryzen 5 5600GT são especificados com PCIe 3.0. Portanto, duas máquinas visualmente parecidas e até baseadas no mesmo soquete AM4 podem entregar gerações PCIe diferentes dependendo do processador instalado.

Esse detalhe é especialmente importante em upgrades. Não basta ler “PCIe 4.0” na página comercial da placa-mãe; é preciso verificar se o processador escolhido também disponibiliza essa geração na configuração pretendida.

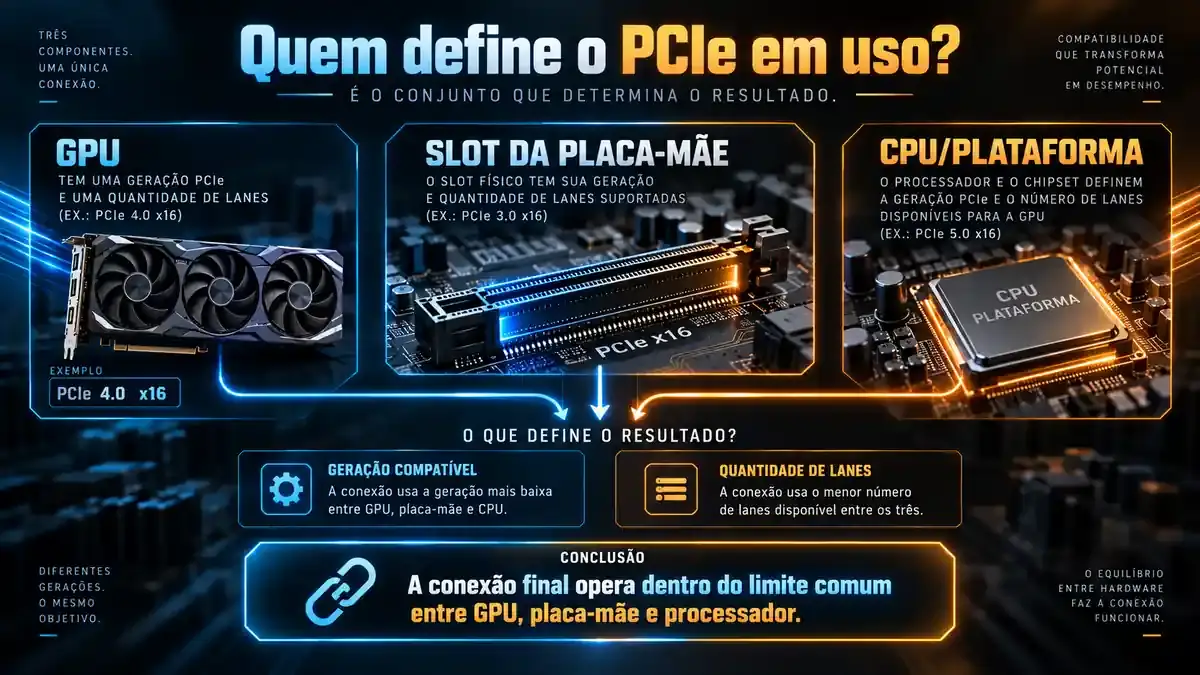

Diagrama mostrando GPU, processador e placa-mãe determinando a geração e as lanes do PCIe — A ligação final opera dentro das capacidades compatíveis entre GPU, CPU e placa-mãe.

8. Uma placa PCIe 4.0 funciona em placa-mãe PCIe 3.0?

Em geral, sim. A arquitetura PCI Express foi projetada para preservar compatibilidade entre gerações. Quando uma placa PCIe 4.0 é instalada em uma plataforma que oferece PCIe 3.0, o link pode negociar uma velocidade compatível com ambos os lados.

Na prática, isso significa que a placa não deixa de funcionar apenas por ser de uma geração mais nova. O ponto a analisar é se a largura de banda resultante será suficiente para aquele modelo e para o seu uso.

Também vale conferir o manual da placa-mãe. Alguns slots físicos x16 secundários são ligados eletricamente com menos lanes, e determinadas combinações de slots ou dispositivos podem alterar a distribuição disponível.

9. Como verificar sua combinação antes de comprar uma GPU

Consulte a página do modelo exato da placa de vídeo. Procure a geração PCIe e, quando informada, a largura x4, x8 ou x16.
Confira a especificação do processador. Verifique qual geração PCIe ele oferece e quantas lanes são destinadas à GPU.
Leia o manual da placa-mãe. Identifique qual é o slot principal e como ele é ligado eletricamente.
Observe restrições por CPU. Uma mesma placa-mãe pode oferecer recursos diferentes conforme o processador instalado.
Considere risers e adaptadores. Eles também precisam suportar a geração pretendida para evitar negociação em uma velocidade menor ou problemas de estabilidade.

Esse processo é mais confiável do que assumir que um conector grande significa x16 ou que uma placa-mãe anunciada como PCIe 4.0 sempre entregará essa geração em qualquer combinação.

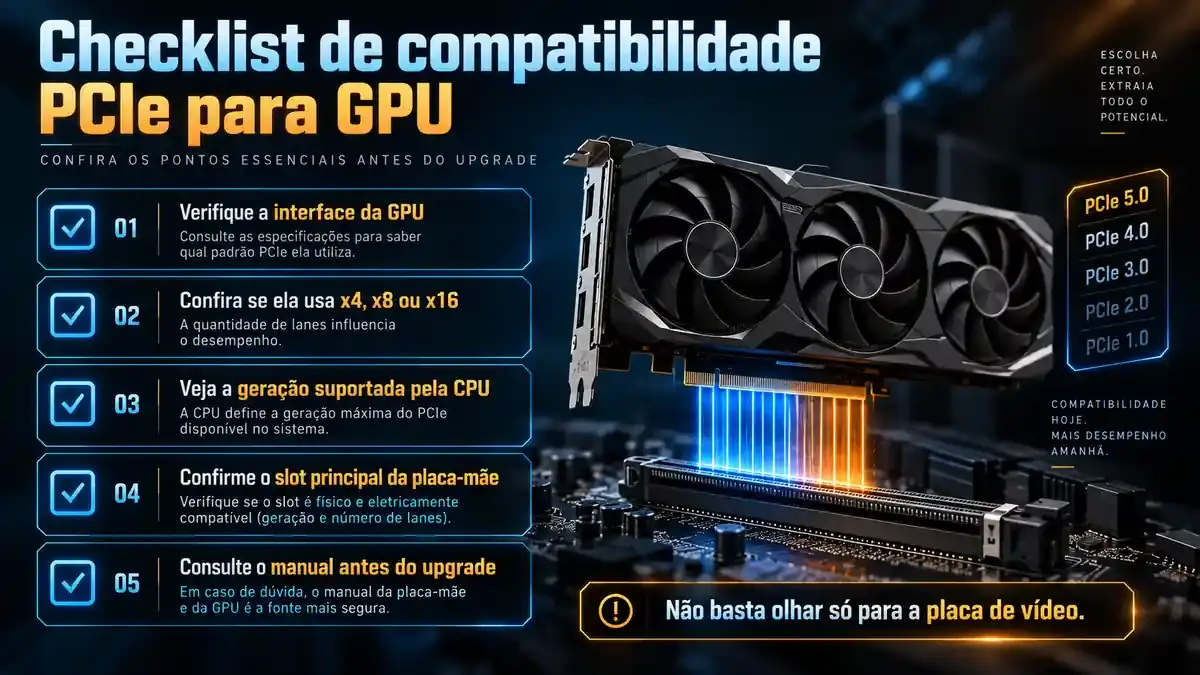

Checklist para conferir geração PCIe da GPU, processador e slot da placa-mãe — Confira GPU, CPU e manual da placa-mãe antes de concluir que a plataforma limita a placa de vídeo.

10. Como saber se o seu PC está usando a velocidade esperada?

Primeiro, confirme as especificações oficiais do hardware. Depois, use uma ferramenta de diagnóstico capaz de mostrar a geração e a largura do link PCIe negociado pela GPU. Algumas placas reduzem estados de link em repouso por economia de energia, então a leitura deve ser interpretada considerando o comportamento sob carga.

Se o sistema deveria operar em PCIe 4.0 x8, por exemplo, mas permanece em uma geração ou largura inferior mesmo durante uso da GPU, revise:

slot utilizado;
configuração da BIOS/UEFI;
processador instalado;
manual da placa-mãe;
presença de riser;
compartilhamento de lanes com outros dispositivos.

Não use apenas FPS baixo como prova de limitação PCIe. Desempenho reduzido também pode vir de CPU, temperatura, memória, driver, configuração do jogo ou outros fatores.

11. Vale trocar a placa-mãe apenas para ter PCIe 4.0?

Não existe uma resposta automática. A decisão depende da GPU atual ou planejada, da largura do link que ela utiliza, do processador, da plataforma e de outros benefícios que a troca traria.

Se a sua placa trabalha com poucas lanes e a plataforma atual reduz significativamente a largura de banda disponível, o PCIe pode pesar mais na decisão. Se a GPU possui um link mais largo e o restante do computador atende ao objetivo, trocar toda a plataforma apenas por causa do número “4.0” exige uma análise de custo e benefício mais ampla.

O melhor caminho é comparar a interface real da GPU com o que o conjunto CPU + placa-mãe oferece. A geração PCIe é uma característica importante, mas não deve ser avaliada isoladamente.

12. Conclusão

PCIe 4.0 oferece o dobro da largura de banda por lane em relação ao PCIe 3.0, mas isso não significa o dobro de desempenho nos jogos. O impacto depende principalmente da quantidade de lanes utilizadas pela GPU e de quanto o sistema precisa trafegar dados pelo barramento.

Placas x4 merecem atenção especial em plataformas mais antigas. Modelos x8 também passam a ter metade da largura de banda disponível ao operar em PCIe 3.0 em vez de 4.0, mas o efeito real continua dependente do jogo, da VRAM e do restante da configuração.

Antes de qualquer upgrade, confira a especificação da GPU, do processador e do slot principal da placa-mãe. Essa verificação evita tanto um gargalo desnecessário quanto a troca de componentes baseada apenas em uma diferença teórica que talvez não seja o principal limite do computador.

13. Perguntas frequentes

Uma placa de vídeo PCIe 4.0 funciona em uma placa-mãe PCIe 3.0?

Normalmente, sim. O PCI Express mantém compatibilidade entre gerações e o link negocia uma velocidade suportada pelos dois lados. A placa continuará funcionando, mas a largura de banda ficará limitada ao padrão e à quantidade de lanes disponíveis na plataforma.

PCIe 3.0 x16 é igual a PCIe 4.0 x8?

Eles oferecem aproximadamente a mesma largura de banda teórica de link por direção, porque o PCIe 4.0 dobra a taxa por lane. Isso não significa desempenho idêntico em todos os jogos ou aplicações; a equivalência é de capacidade teórica do barramento.

RX 6600 e RTX 4060 perdem desempenho em PCIe 3.0?

Elas podem perder desempenho em determinados cenários porque são GPUs que utilizam oito lanes em implementações de referência comercializadas por fabricantes. Ao operar em PCIe 3.0 x8, a largura de banda teórica cai pela metade em relação ao PCIe 4.0 x8. A diferença prática varia conforme jogo, VRAM, resolução, configuração e restante do sistema, portanto não existe um percentual único válido para todos os casos.
